冰峰换热器 - 换热器行业领先者
锅炉***换热器

【产品类别】:锅炉高效节能器

【产品简述】:一 功能简介该系列换热器产品是锅炉烟气余热回收和减少烟气粉尘排放的集成装置,具备***紧凑、成本低、效果好的特点。当27...

13937364235

产品简介 相关产品

一 功能简介

该系列换热器产品是锅炉烟气余热回收和减少烟气粉尘排放的集成装置,具备***紧凑、成本低、效果好的特点。

当270℃的锅炉烟气通过换热器后可将锅炉烟气温度降低到70℃,同时可将25度的水加热到60度,加热过的热水可以直接回炉体循环利用或者回补水箱,既能降低燃料消耗,又能将烟气中的灰尘阻隔下来,通过烟气中获得冷凝水将积尘冲刷下来,使得烟气的排放满足国家规定的烟气排放标准。

二 结构介绍

该系列换热器是由芯体管束和外壳组成,芯体部分是由无缝钢管和翅片经过高频焊组成,具有结构紧凑、单位体积换热面积大、换热效率高、成本低,节能效果明显等特点。当高温烟气流过管箱时,将热量传递给外翅片,外翅片通过热传导进一步将热量通过管壁传递给管内的冷水,将冷水加热,起到节能降耗的作用。同时,翅片可以有效地将烟气中的粉尘阻隔下来,减少排放大气中的烟气含量。设备一年可回收成本。

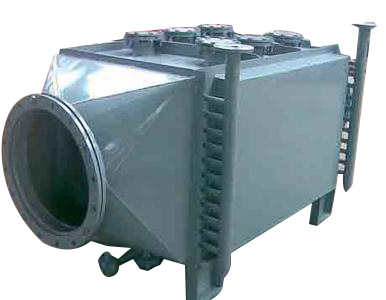

外形图:


技术参数:

序号

产品型号

配锅炉型号

换热面积Fm2)

高温烟气流量Nm3/h.

L

B

H

d

D


HW130224-1-001A

WNS1-1.0-YQ

30

948

1400

373

820

280

25


HW130224-2-001A

WNS2-1.25-Q

53

1771

1400

507

920

400

25


HW130401-1-001A

WNS4-1.25-Q

90

2845

1550

530

1140

400

40


HW131118-1-001A

WNS6-1.25-Q

120

3750

1750

530

1140

700

40


HW130406-1-001A

WNS8-1.25-Q

160

4406

1550

830

1090

700

65


HW131119-1-001A

WNS15-1.25-Q

200

6300

1750

830

1090

700

65


HW130224-1-001A

WNS20-1.25-Q

270

8179

1550

830

1760

700

65
