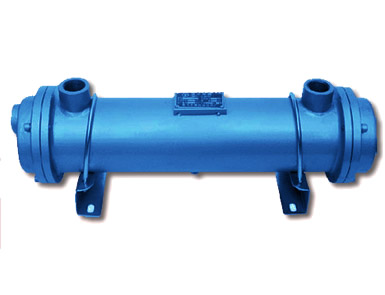

一 管壳式换热器结构说明
管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。
二 优点
温差应力小、清洗方便、结构紧凑、内阻小，适合介质种类多（液—液、气—液、气—气）、应用广泛（化工、医疗、发电、交通、工程机械等）承压高、。
三 缺点：1.结构复杂 2.成本稍高。

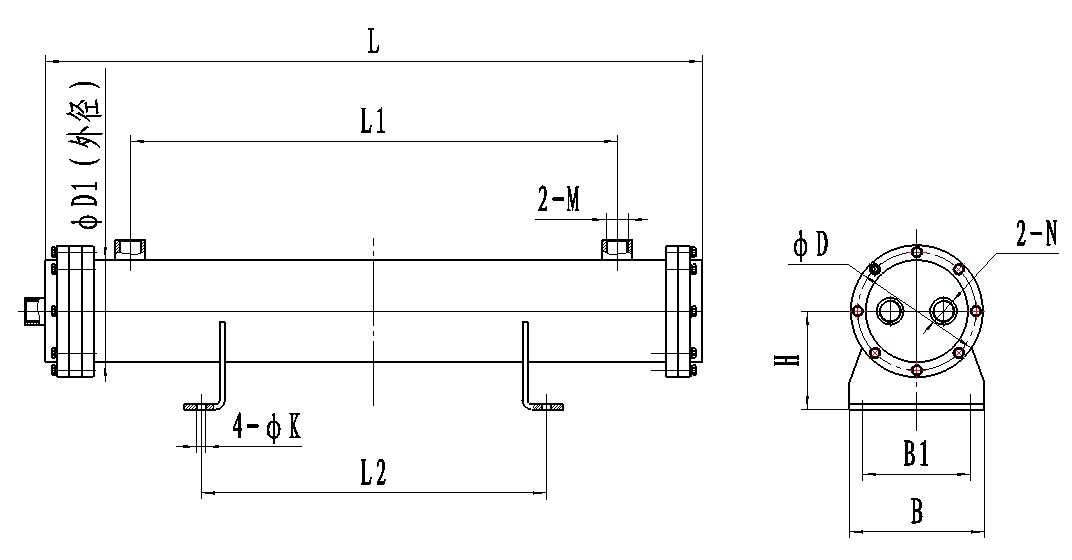

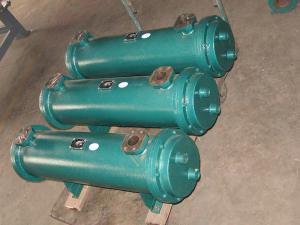

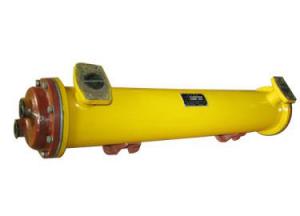

管壳式换热器技术参数
产品型号 | BFGK-1.3 | BFGK-2 | BFGK-3 | BFGK-4.1 | BFGK-6 | BFGK-8 | BFGK-10 | BFGK-12 | BFGK-20 | BFGK-40 |
换热面积 | 1.3 | 2 | 3 | 4.1 | 6 | 8 | 10 | 12 | 20 | 40 |
L | 875 | 972 | 972 | 900 | 975 | 1260 | 1318 | 1460 | 1710 | 2560 |
L1 | 650 | 720 | 720 | 600 | 682 | 770 | 900 | 970 | 1250 | 1700 |
L2 | 500 | 510 | 510 | 500 | 530 | 500 | 700 | 700 | 900 | 1100 |
B | 200 | 200 | 243 | 210 | 240 | 240 | 400 | 240 | 380 | 500 |
B1 | 160 | 160 | 160 | 180 | 200 | 200 | 270 | 200 | 300 | 360 |
D | 210 | 195 | 215 | 260 | 300 | 300 | 360 | 300 | 420 | 580 |
D1 | 145 | 151 | 171 | 204 | 219 | 219 | 258 | 219 | 355 | 480 |
M | G 1(外） | G1 1/2（内） | G1 1/2（内） | G1（外） | 方法兰结构 内孔φ50 法兰连接（42.9*77.8） 8—M12
| 方法兰结构 内孔φ65法兰连接（61.9*106.4） 8—M12
| G1 1/2（外） | 方法兰结构 内孔φ65 法兰连接（61.9*106.4） 8—M12
| DN100 标准法兰 | DN125 标准法兰 |
N | G1（内） | G1(内） | G1（内） | G1（内） | G1（内） | G1（内） | G2（外） 两侧 | G1（内） | 内孔φ65 6—M16在180圆上均布 | DN100 标准法兰 |
K | 13 | 13 | 13 | 13 | 15 | 15 | 8-φ15 | 18 | 18 | 18 |
H | 145 | 145 | 186 | 145 | 234 | 234 | 240 | 234 | 300 | 399 |
