一 翅片管换热器的用途

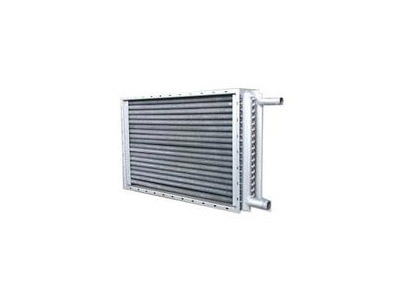

翅片管换热器是人们为了强化管式换热器的传热效果而在基管外表面增加翅片的一种特殊管式换热器。

产品广泛应用于动力、化工、石油、电力、空调工程和制冷工程中。

二 翅片管的类型

翅片管式换热器的基本传热元件为翅片管，翅片管由基管和翅片组合而成。基管通常为圆管，也有椭圆管和扁平管。

翅片的表面结构有平翅、间断翅、波纹翅和穿孔翅等。其中，后两者为***换热片型。

三 翅片管的结构

1、按结构型式分类

从结构型式上翅片管可分为纵向和径向两种基本类型，其他型式均为这两类的发展和变形，例如大螺旋角翅片管接近纵向，小螺旋角翅片管接近径向翅片的形状有圆形、矩形和针形。此外，翅片可设置在管外，称外翅片管;也可设置在管内，称内翅片管或内外兼有。

2、按制造工艺分类

按制造工艺可把翅片管分类为整体翅片管、焊接翅片管、高频焊翅片管和机械连接翅片管。

（1）整体翅片管，由铸造、机械加工或轧制而成，翅片与管子为一整体。

（2）焊接翅片管，使用钎焊或惰性气体保护焊等工艺制造。现代焊接技术可使不同材料的翅片连接在一起，并能将翅片管制造得简单、经济，具有较好的传热及机械性能，已被广泛应用。由于焊缝中残渣不利于传热，甚至会引起断裂，因此在生产这类翅片管时必须保证焊接工艺质量。

（3）高频焊翅片管，利用高频发生器产生的高频电感应，使管子表面与翅片接触处产生高温，在10μm

左右的深度范围内使两者溶化，再加压使翅片与管子连为一体。无焊剂，也无焊料，制造简单，生产率高，传热及机械性能优良。这是***为理想的一类翅片管，正为广大用户认识和采用。

（4）机械连接翅片管，通常有绕片式、镶嵌式、套片式或串片式等三种类型。绕片式翅片管制造简单，把金属带用机械或焊接方式周定于管子一端，借管子转动力矩将金属带紧紧地缠绕于管外壁，另一端固定即成绕片式翅片管。绕片的材料可以是铜带、钢带或者铝带。
