产品概述

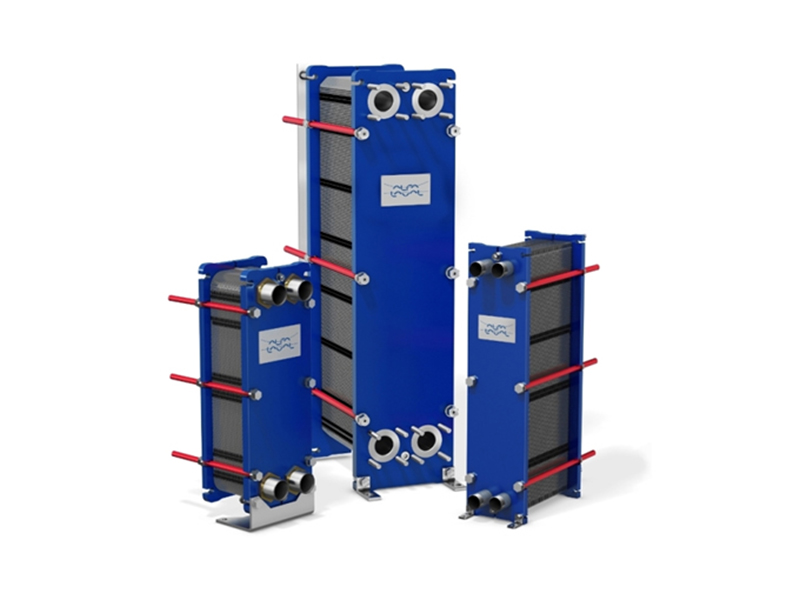

不锈钢板式换热器采用先进的人字形不锈钢换热板片，具有换热效率高，耐腐蚀、重量轻、易修易拆、便于增减换热面积、冷却介质不易混合及介质残留少、不易结垢等特点，是一种较理想的换热冷却设备。

结构特点

板式换热器由一组波纹板片，橡胶密封垫和一副金属框架组成。板片之间构成流道并由密封垫密封。冷热流体在密封垫的引导下分别交替地流过各自的流道并通过板片传递热量。

板式换热器一般特点

板式换热器是以波纹为传热面的新型、***换热器，它具有如下优点：

1. 板式换热器的传热系数高，一般可达 4000 － 7000W/ m2. ℃ （介质　同为水－水）。与同样的流速下的管壳式

换热器相比，此值约为管壳式换热器传热系数 3 － 5 倍。

2. 板式换热器体积小，占地面积小，散热损失小，重量轻。板式换热器结构紧凑，体积小，每立方米体积内约布置

250平方米 左右的传热面积，占地面积仅为管壳式换热器的 1/5 － 1/10 。

3. 拆装清洗方便，甚至可以不必完全拆开仅把压紧螺栓松开就可抽出板片清洗，更换胶垫，以至更换板片。

4. 板式换热器上设有观察孔，冷热介质发生内泄时容易及时发现，可避免发生两种介质混合现象。

应用范围：

1.产品广泛应用于食品、采暖、化工、电力、冶金等多领域。

板片材质

1.不锈钢板SUS304、SUS304L、SUS316、SUS316L、SUS321;

2.钛板、钼板;

2.钛钯合金;

3.4.如用户对材质有特殊需求，可在定货时提出。

密封胶垫　　

类别: 普通型胶垫，挂垫型胶垫（免粘胶垫）　

规格: BR0.02－BR1.6   BRB0.35－BRB1.2

材质及耐温范围：

1.丁腈橡胶（N）-20－110℃

2.三元乙丙橡胶（E）-50－150℃

3.氟橡胶　（F）0－180℃

4.硅橡胶　（Q）-65－230℃
