管壳式换热器的结构和优点

发布:xxbfhr 浏览:4358次

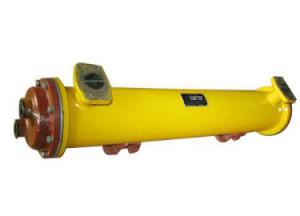

管壳式换热器的结构和优点

m_5d37ccb855084

随着工业的快速发展,换热器的应用越来越广泛。以下小编简要介绍管壳式换热器和板式换热器之间的流动和传热设计比较。我希望你在选择时能选择一个合适的热交换器。

管壳式换热器的管子是换热器的基本部件,它在流经管子的一种流体和流经管子的另一种流体之间提供传热表面。根据两侧流体的性质,确定管道的材质。腐蚀性和水质差的海水放在管道中流动,水质好的淡化水放在管道的壳侧。因此,该管只需要一个耐海水腐蚀的钛管,清洗污垢方便。从传热流体力学的角度考虑管道直径,在给定的壳体中使用小直径管道可以获得更大的表面密度,但大多数流体会在管道表面沉积一层污垢。特别是,管道中冷却水的水质很差,沉积物、污垢和海洋生物可能会在管道壁上形成沉积物,这将恶化热传递,并需要定期清洗。管道清洗的***小管径约为20毫米。钛管一般为25毫米。对于给定的流体,污垢的形成主要受管壁温度和流速的影响。为了获得一个合理的维护周期,管道内的水流量应约为2m/s(取决于允许压降的要求)。由于海水和河水通常用作冷却水,因此容易结垢。管壳式换热器应设置胶球清洗装置,根据水质和沉积物浓度进行定期清洗。

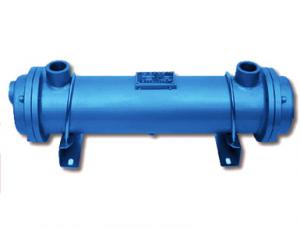

管壳式换热器的结构和优点

m_5d37ccbbcb102

板式换热器的冷却水和冷却水在波纹板的两侧对流,波纹采用人字形波纹,传热板的波纹斜交,即相邻传热板具有相同倾角但方向不同的波纹。沿着流动方向的横截面积是恒定的,但是由于流动方向的连续变化导致流动通道的形状改变,所以会产生湍流。一般情况下,传热板的波纹深度为3 ~ 5毫米,湍流区流速约为0.1 ~ 1.0米/秒,波纹板很薄,厚度为0.6 ~ 1毫米,相邻板之间有许多接触点承受正常的工作压力,相邻板有相反方向的人字形凹槽,两个凹槽相交形成接触点,在促进湍流和热交换的同时,还能消除振动,消除疲劳裂纹引起的内漏。人字形波纹板具有高湍流度,高湍流度能充分发挥清洗功能,能有效地将沉积的污垢减少到***低限度。然而,波纹板有许多接触点。当液体水质较差,含有悬浮固体颗粒、杂物和水生植物时,由于板之间的间隙较窄,有必要确保所有2mm以上的颗粒在进入换热器前被过滤。如果过滤网不能有效发挥作用,就很容易堵塞。

管壳式换热器的设计是一个相对复杂的过程。在这个过程中,设计者必须充分考虑各种因素对设计的影响,同时根据客户的实际需要对设计方案进行适当的调整,以保证设计的产品足够安全可靠,从而达到优化设计的效果,同时在很大程度上保证其运行的质量和水平。

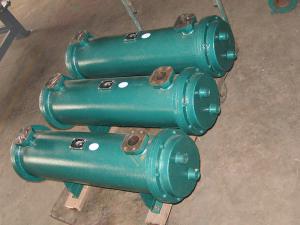

管壳式换热器的结构和优点

m_5d37ccc22ce59

换热器本身的设计和生产水平对系统本身的运行质量和水平有非常重要的影响。如果管程水压试验的压力高于壳程水压试验的压力,工作人员仍会按常规方法筛选壳程压力,但这也是设计过程中非常常见的问题,也是一种极其错误的方法。因此,在这种情况下,我们也需要严格控制它。为了更好地检查管子和管板之间的紧密度,我们通常可以选择以下方法进行操作。如果壳程的水压试验压力处于相对较低的状态,我们可以采取有效措施使压力值满足其正常运行的标准和要求。该方法在运行过程中显示出很好的经济性和可行性。同时,在此过程中应严格计算壳体本身所能承受的压力强度,以更好地保证其功能得到充分体现。

如果管壳式换热器中使用的换热管为不锈钢管,当管板钢不选用不锈钢管时,为了保证管子的质量和水平,管板设置过程中***好采用复合板材料或在管板或管程一侧进行不锈钢焊接,以有效防止异型钢焊接过程中产生的不良影响。

管壳式换热器的结构和优点

m_5d37ccc488747

  在管壳式换热器的设计过程中,有些设计者将***大无支撑跨度误认为是常温带压换热器的等效长度,而另一些设计者则没有按照2005年颁布的标准要求取值,主要选择带压不稳定量的长度,这也成为设计中偷窃概念的典型代表。

1.高传热系数:螺纹管是一种***传热元件,由高导热率的铜或不锈钢制成。由它制成的螺纹管换热器在流体阻力小的情况下形成强烈的湍流,大大提高了管内外的散热系数。试验表明,汽水换热时的总传热系数达到3000-6000 W/m2,汽水换热时的总传热系数达到2500-5500 W/m2。

2.结构紧凑:该产品单位体积传热面积大。总传热系数高,占地面积大大减少。节省材料与空间。

3.不易结垢:由于螺纹管特殊的凹凸结构,管内外产生多流层和旋转冲刷作用,管的热胀冷缩,杂质不会残留在管壁内外,不易结垢,长期运行效果好。

4.不易泄漏:本产品密封周期长。螺纹管的粗螺纹类似于膨胀节。它有能力自我补偿。该换热器热应力低,不易泄漏。

5.易于安装:这一系列的热交换器可以安装在不同的位置,在水平和垂直模式。

6.强制性监督检查,质量可靠:严格按照GB  150-1998 《钢制压力容器》、GB  151-1999 《管壳式换热器》及相关标准进行制造、检验和验收,并接受《压力容器安全技术监察规程》的监督。

管壳式换热器的结构和优点

管壳式换热器由壳体、传热管束、管板、挡板(挡板)和管箱组成。壳体多为圆柱形,内装有管束,管束的两端固定在管板上。用于热交换的热流体和冷流体,其中一种在管中流动,称为管侧流体;另一种在管外流动,称为壳程流体。为了提高管外流体的传热系数,通常在壳体内安装几块挡板。挡板可以增加壳体侧的流体速度,并迫使流体按照指定的路径横向通过管束几次,从而增加流体的湍流水平。换热管可以在管板上排列成等边三角形或正方形。等边三角形排列相对紧凑,管外流体湍流度高,传热系数大。方形排列便于管外清洗,适用于容易结垢的流体。

为了提高管道中的流体速度,可以在两端的管道箱中设置挡板,以将管道分成几组。因此,流体一次仅通过部分管,从而在管束中形成多圈,这被称为多管通道。类似地,为了增加管外的流速,也可以在壳体中安装纵向挡板,以迫使流体多次通过壳体空间,这被称为多次壳体通道。多管程和多壳程可以一起使用。

1.修理或更换管壳式换热器板的变形部分。当板没有备件时,变形零件处的板可以暂时拆除并重新组装使用。其中易损件是板式换热器的密封垫。耐酸、耐碱、耐盐。

2.其传热效率高,温差小,防污和防垢能力强,传热系数高,能适应高临界负荷的场所。

3.操作过程中容易发生泄漏。泄漏有许多原因。根据不同的原因,板式换热器外泄漏的处理方法也不同。
